Généralités
Électronique de puissance
L'électronique de puissance, aussi appelée électronique des courants forts, a pour objet de modifier la présentation de l'énergie électrique dans le but d'en optimiser son utilisation.
Ainsi, il s'agit généralement d'adapter la forme de l'énergie fournie par le réseau électrique aux besoins du récepteur. Les convertisseurs statiques de puissance assurent cette transformation d'énergie avec un excellent rendement.
Fondamental : Rôle d'un convertisseur statique
Un convertisseur statique sert d'interface entre la source d'énergie électrique et son utilisation. Il peut servir à :
modifier la nature des grandeurs électriques (continu/alternatif ou l'inverse)
régler/adapter la puissance d'un système.
Remarque :
On parle de convertisseur "statique" car historiquement, les premiers convertisseurs de puissance électrique étaient réalisés avec des machines électriques tournantes (moteurs/génératrices) couplées mécaniquement. Ces systèmes pouvaient être assez volumineux, coûteux et leur rendement n'était généralement pas exceptionnel. Ils ont donc été supplantés par les convertisseurs statiques plus légers, performants et peu encombrants.
Les différents types de convertisseurs
Il existe de nombreuses sortes de convertisseurs que l'on classe généralement selon la nature des grandeurs électriques d'entrée et de sortie :

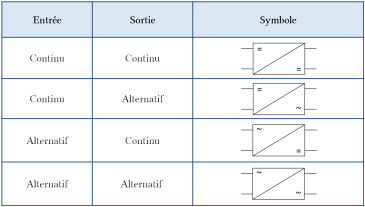

Les symboles des convertisseurs dépendent également de la nature des grandeurs électriques d'entrée et de sortie :
Réversibilité des convertisseurs
Certains convertisseurs peuvent être qualifiés de réversibles, c'est-à-dire qu'ils permettent de renvoyer l'énergie électrique du récepteur vers la source en permutant les rôles de l'entrée et de la sortie.
Fondamental :
Un convertisseur est dit réversible en tension lorsque la tension à ses bornes peut changer de signe.
Un convertisseur est dit réversible en courant lorsque le courant le traversant peut changer de signe.
Remarque :
Dans certains cas, le convertisseur réversible peut assumer deux fonctions. Par exemple, un onduleur réversible fonctionne en redresseur.
